HTB3 - 5mt - Espe Type 2 - Full Optional

Prodotti

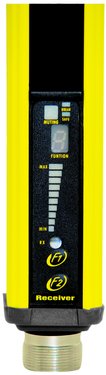

Barriera fotoelettrica di sicurezza, categoria di protezione 2, dotada di display per la segnalazione dello stato operativo, scala graduata per centratura e visualizzazione dei raggi comunicanti e non, con uscita relè a contatto separato.
Modello full optional disponibile con tutte le funzioni muting, blankin, restart e programmazione CPU. Grazie al relè e alla CPU integrate all'interno della barriera non vi è necessità di ulteriori moduli esterni aggiuntivi.
Modello conforme alle attiali norme in vigore europee e internazionali.

Conformità:

- 2006/42/CE Direttiva Macchine.
- 2004/108/CE Direttiva Compatibilità Elettromagnetica.
- 2006/95/CE Direttiva Bassa Tensione.
- IEC/EN 61496-1 Ed. 2.1 e IEC/TS 61496-2 Ed. 2 Dispositivi elettrosensibili di protezione.
- EN ISO 13849-1 Sicurezza del macchinario – Parti dei sistemi di comando legate alla sicurezza – Principi generali per la progettazione.
- IEC/EN 62061 Sicurezza funzionale dei sistemi elettrici, elettronici ed elettronici programmabili per i sistemi di controllo delle macchine.
- IEC 61508 Sicurezza funzionale dei sistemi elettrici elettronici ed elettronici programmabili per i sistemi di sicurezza.

Caratteristiche tecniche:

-Alimentazione: 24Vcc ± 20%
-Assorbimento: 0,4mA Max
-Temperatura di funzionamento: -10°C a +60°C
-Grado di protezione: livello 2
-Portata massima: da 0,1m a 5m
-3 Metodi di funzionamento: Automatico-Semiautomatico-Manuale
-1 uscita Relè NO con contatto separato
-Funzione di muting e blankin (Fisso o Flottante) selezionabili
-Funzione EDM
-Funzione di In-Test
-Funzione di ReStart
-Funzione di programmazione Display
-Display a 7 segmenti per la segnalazione e la diagnosi funzionale
-Barretta a 10 segmenti per la centratura e lo stato di ricezione dei fasci
-Led di segnalazione stato barriera
-Connessione a connettori M23 a 16 Poli per il Ricevitore,  M12 5 Poli per l'Emettitore
-Tempo di risposta: >30ms
-Grado di protezione IP65

Risoluzione, raggi di protezione:

- risoluzione 14-20mm per il rilevamento delle dita.
- risoluzione 30-35 e 40mm per il rilevamento delle mani.
- risoluzione 50mm per il rilevamento della presenza del corpo in area.

Altezze utili disponibili:

- 150 mm            - 900 mm              - 1650 mm
- 300 mm            - 1050 mm            - 1800 mm
- 450 mm            - 1200 mm            - 1950 mm
- 600 mm            - 1350 mm
- 750 mm            - 1500 mm


Ideale per la protezione di:

- Presse
- Fustellatrici
- Punzonatrici
- Taglierine e cesoie
- Linee di montaggio
- Palettizzatori
